Кейс · Судостроение · конструкторская документация

Судовые кабельные коробки: комплект КД на 7 типов коробок за 1 месяц

У производителя не было готовых моделей и собственного конструкторского подразделения. «КТБ 1440» разработало комплект конструкторской документации на семь типов заливных кабельных коробок с учётом требований Морского регистра. За один месяц заказчик получил материалы для производства, дальнейшего согласования и представления линейки покупателям.

Передать исходники на оценкуСразу к результату →

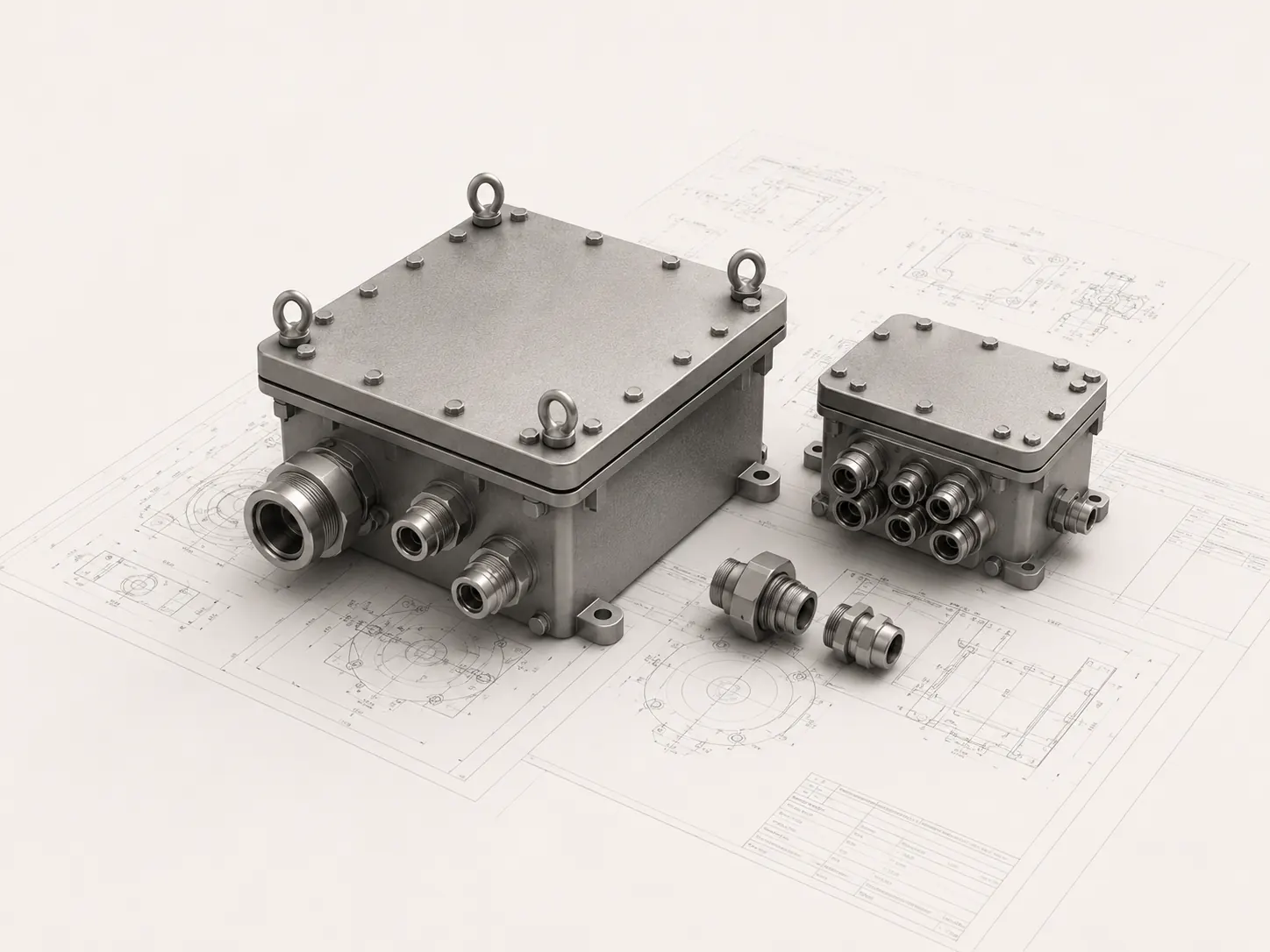

Судовые заливные кабельные коробки и комплект конструкторской документации
7типов сборочных единиц
≈32исполнения на позицию
1 месяцсрок проекта
0замечаний при сдаче
Главный результат

Не просто выпустили чертежи — собрали управляемую номенклатуру

Комплект связал конструкцию, материалы, покрытия, климатическое исполнение «О» и десятки вариантов. Документацию подготовили с учётом требований Морского регистра, а заказчик получил единую основу для производства, дальнейшего согласования и переговоров с покупателями.

Начали без готовых моделей

Разобрали ОСТ, открытые аналоги и пояснения заказчика.

Систематизировали исполнения

Связали семь типов заливных кабельных коробок с вариантами конструкции.

Подготовили шесть видов документов

От рабочих чертежей до паспорта и альбома решений.

Удержали исходный срок

Новые пожелания вынесли в отдельное задание.

Передать свою линейку
Исходная ситуация

Одного чертежа было недостаточно: требования расходились бы по подрядчикам

Резку, гибку, обработку и защитное покрытие выполняли разные площадки. Без единого комплекта каждый участник мог по-своему трактовать конструкцию заливных коробок, материалы, покрытия, упаковку и перевозку.

Нет готовых моделей и чертежей

Конструкторскую основу нужно было создавать по нормативам, аналогам и пояснениям.

Производство распределено между подрядчиками

Требования к изготовлению требовалось закрепить одинаково для всех площадок.

Разные материалы и покрытия

Нужно было учесть алюминий без покрытия и исполнение с горячим цинкованием.

Номенклатура росла по ходу проекта

Дополнительные пожелания нельзя было смешивать с исходным объёмом и сроком.

Свести требования в один комплект
Было → стало

Из разрозненных требований — в единый комплект для производства и продаж

Было

  • Изделия существовали без полного комплекта КД
  • Нет готовых трёхмерных моделей и рабочих чертежей
  • Требования к подрядчикам передавались разрозненно
  • Нет удобного материала для представления всей линейки
→

Стало

  • Чертежи деталей, сборочные чертежи и спецификации
  • ТУ с требованиями к материалам, покрытиям, климатическому исполнению «О», упаковке и перевозке
  • Паспорт изделия для технических служб покупателя
  • Альбом типовых решений для переговоров и продаж
Собрать комплект КД
Что сделали

Сначала собрали конструктивную основу, затем связали документы

Работу выстроили так, чтобы семь типов сборочных единиц, около 10 позиций деталей с исполнениями и десятки вариантов не превратились в разрозненный массив файлов.

Разобрали нормативную основу

Изучили отраслевой ОСТ, требования Морского регистра, открытые аналоги и технические уточнения заказчика.

Сформировали структуру номенклатуры

Выделили семь типов сборочных единиц, около 10 позиций деталей с исполнениями и варианты комплектации.

Разработали графическую КД

Подготовили чертежи деталей, сборочные чертежи и спецификации.

Закрепили материалы и покрытия

Отразили алюминиевое и оцинкованное исполнения, климатическое исполнение «О», требования к упаковке и перевозке.

Подготовили текстовые документы

Составили технические условия, паспорт и альбом типовых решений для дальнейшего согласования и применения.

Отделили новые задачи от основного проекта

Дополнительные пожелания оформили отдельным техническим заданием.

Важно: документацию разработали для заливных кабельных коробок с климатическим исполнением «О». При подготовке учли требования Морского регистра к материалам, покрытиям, упаковке и перевозке. Комплект предназначен для дальнейшего согласования и практического применения.
Разобрать вашу номенклатуру
Почему «КТБ 1440»

Удержали срок и не запутали десятки исполнений

Строим систему от общей основы

Сначала выделяем общие требования, затем показываем различия через исполнения.

Ведём документы параллельно

Одновременно работаем над деталями, сборками и текстовой частью комплекта.

Фиксируем границы проекта

Новые запросы оцениваем отдельно, чтобы исходный срок не размывался.

Готовим для производства и продаж

Одна команда связывает рабочую КД, паспорт и материал для покупателя.

Удержать срок по линейке
Экономия ресурсов заказчика

Что заказчику не пришлось делать самому

Разбирать ОСТ и открытые аналоги

Создавать модели и чертежи с нуля

Сводить требования разных подрядчиков

Проверять связь между всеми документами

Собирать отдельный альбом для покупателей

Снять эту работу с команды
Результат для бизнеса

Комплект стал рабочим инструментом для производства и переговоров

Комплект передали заказчику для дальнейшего согласования и применения.

Технические службы покупателей могут быстро проверить основные характеристики изделия.

Альбом решений позволяет показывать линейку без передачи всего массива рабочих чертежей.

Подрядчики получили единые требования к размерам, материалам, покрытиям, климатическому исполнению, упаковке и перевозке.

Получить комплект для производства

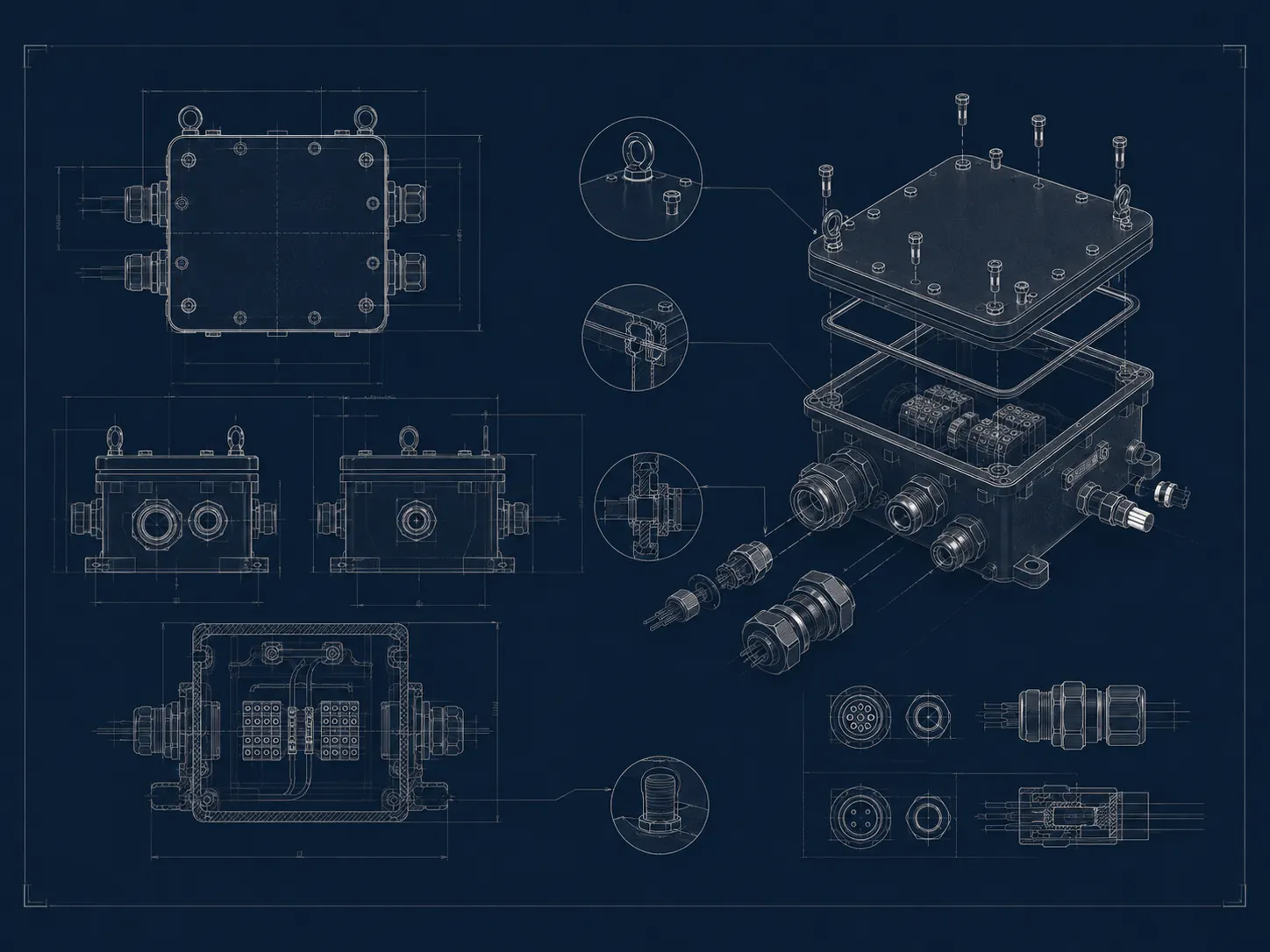

Инженерный чертёж заливной кабельной коробки на тёмном фоне

Есть изделие и нормативная база, но нет моделей и полного комплекта КД?

Передайте ОСТ, аналоги, фотографии, образец или техническое описание. Мы проверим, достаточно ли этих данных для старта, и предложим состав документации под вашу задачу.

Проверить исходники
Последовательность работы

От ОСТ и аналогов — к комплекту КД на всю линейку

Результат вы видели на первом экране, а здесь показано, как за один месяц собрали комплект для семи типов заливных коробок.

01
Разобрали основу

Изучили ОСТ, аналоги и технические пояснения.

02
Собрали номенклатуру

Выделили семь типов сборочных единиц, исполнения и варианты материалов.

03
Разработали комплект

Чертежи, спецификации, ТУ, паспорт и альбом решений.

04
Передали без замечаний

Основной объём закрыли за месяц, новые задачи оформили отдельно.

Начать с ваших исходников
Частые вопросы

Что уточняют производители судового оборудования

Можно ли начать без трёхмерных моделей?

Да. В этом проекте команда опиралась на отраслевой ОСТ, открытые аналоги и пояснения заказчика. Достаточность конкретных исходников оцениваем до старта.

Как учесть десятки исполнений и не запутать комплект?

Сначала выделяем общую конструктивную основу. Различия показываем через исполнения и связанную систему обозначений.

Что делать, если объём меняется по ходу проекта?

Дополнительные задачи фиксируем и оцениваем отдельно. Это защищает исходный срок и делает изменения прозрачными.

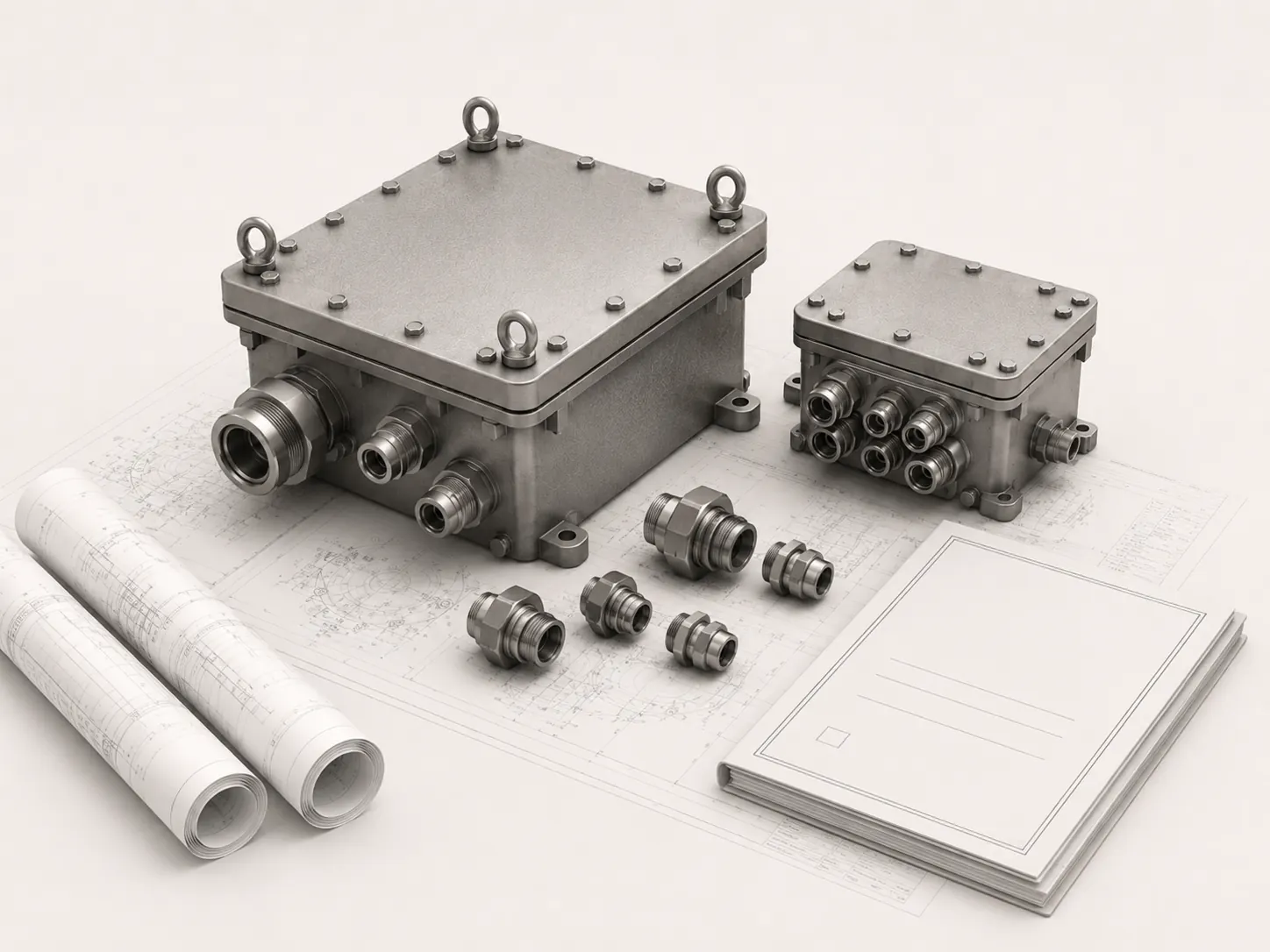

Судовые кабельные коробки на фоне рабочих чертежей
