Кейс · Технологическая документация · Маршрутные карты

Когда изделие уже делают в цехе, но для ТПП нужна технология на бумаге

Производитель передал утверждённые чертежи на крышку сходного люка с задрайками 600×450 и описание производственных операций. Нужно было не «придумать» технологию, а аккуратно собрать её в комплект маршрутных карт: изготовление деталей, сборка узла, сварка, окраска, контроль и подготовка готового изделия. «КТБ 1440» оформило технологическую документацию по исходным данным заказчика, прошло нормоконтроль и закрыло проект в срок.

Посмотреть ход проекта →

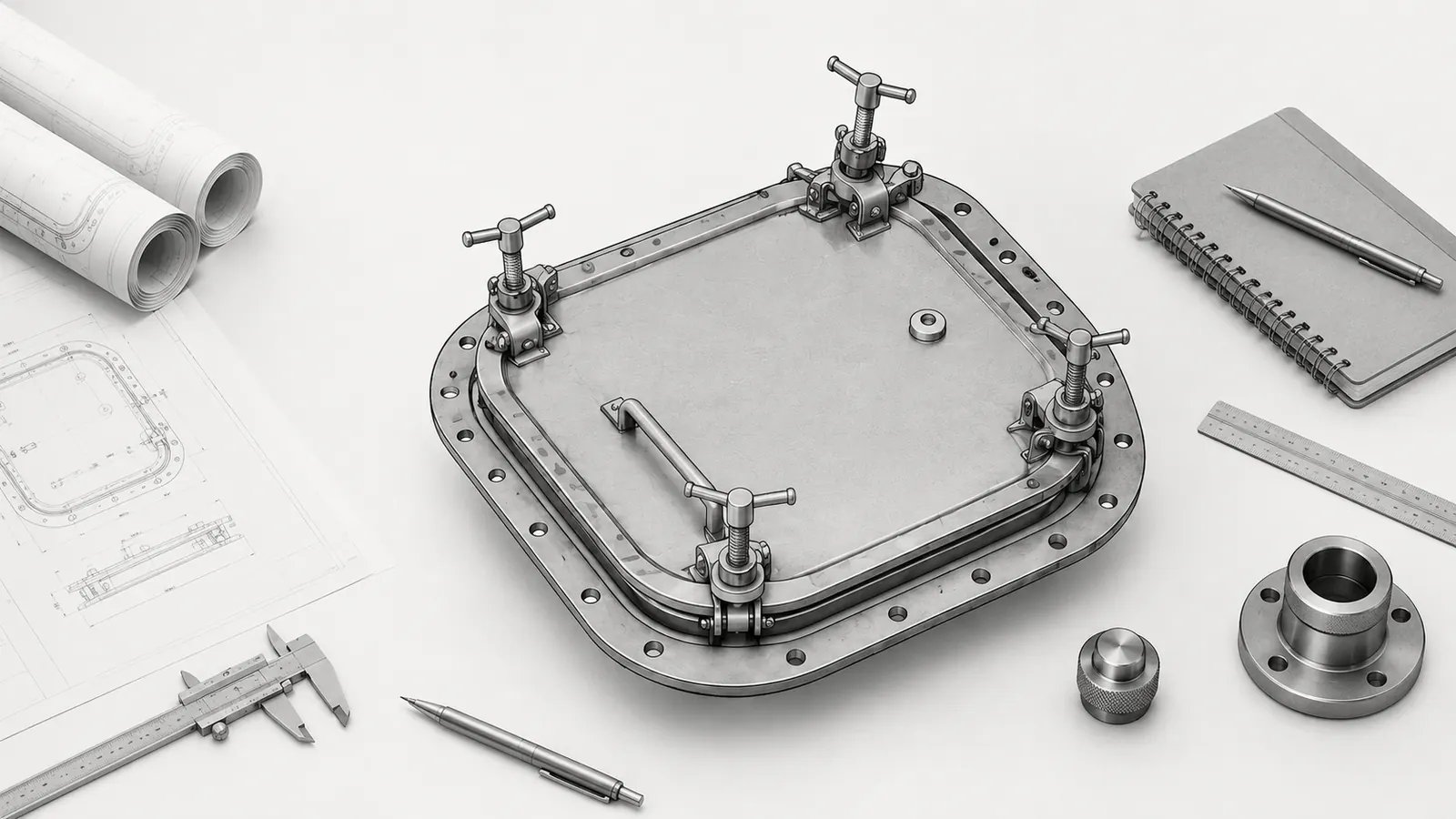

Крышка сходного люка с чертежами и измерительным инструментом

3маршрутные карты

30+чертежей и сборок в исходниках

ТППподтверждение технологических операций

В срокпроект закрыт после нормоконтроля

Ситуация

Производство понимает изделие. Проверяющей стороне нужен документ

У заказчика были утверждённые чертежи и реальная технология изготовления. Но для подтверждения основных технологических операций требовался комплект, оформленный в понятной и проверяемой структуре.

Изделие не абстрактное

Крышка сходного люка с задрайками 600×450: комингс, полотно крышки, задрайка, шарнир и уплотнительная прокладка.

Исходников много

Заказчик передал около 30 чертежей: детали, сборочные единицы и спецификации.

РЭ не было

Руководство по эксплуатации не предоставлялось, поэтому работа велась по КД и данным производства.

Цель — ТПП

Документы должны были подтвердить достаточную переработку по ключевым операциям, а не заменить полный производственный регламент.

Переход

Производственную технологию нужно было оформить в маршрутные карты

Когда технологию описывает производство, в ней часто всё понятно «своим». Но для внешней проверки нужны последовательность, состав операций, оборудование, материалы, контроль и единый формат.

Было

утверждённые чертежи и спецификации;
описание операций от производства;
посредник между производством и разработчиком;
отдельные сведения по оборудованию, сварке, окраске и сборке.

→

Стало

три маршрутные карты в единой логике;
описанные операции изготовления, сборки, сварки и окраски;
комплектовочные карты с нормами расхода материалов;
документация, прошедшая нормоконтроль.

Что сделали

Собрали технологическую цепочку от листа металла до готовой крышки

Команда «КТБ 1440» не подменяла производство догадками. Мы опирались на предоставленные чертежи и технологические сведения, уточняли детали и переносили реальный процесс в маршрутные карты.

Разобрали исходную КД

Проверили состав изделия, сборочные единицы, детали и спецификации, чтобы маршрутные карты соответствовали реальной конструкции.

Описали изготовление деталей

В маршрут вошли операции с листовым металлом: перемещение, механизированная плазменная резка, зачистка, гибка, контроль.

Оформили сборку и сварку

Зафиксировали комплектование, подготовку, сборку полотна, сварку, сборку крышки люка с задрайками и контрольные переходы.

Добавили окраску и подготовку поверхности

Отразили обезжиривание, подготовку перед окраской, грунтование, применяемые материалы и рабочее место с вытяжной вентиляцией.

Учли требования к маркировке и испытаниям

В документации зафиксировали маркирование ударным способом, контроль, испытания по программе заказчика и оформление приёмочных протоколов.

Ценность

Документы оформили для подтверждения операций перед ТПП

Сильная технологическая документация не перегружает лишним, но показывает главное: из чего состоит изделие, как его изготавливают, чем выполняют операции, где проходит контроль и на основании чего подтверждается технологическая цепочка.

Процесс стал проверяемым

Операции разложены по маршруту: от комплектования и подготовки до сборки, сварки, контроля и хранения.

Снизилась нагрузка на производство

Производственному персоналу не пришлось самостоятельно оформлять технологическую документацию под требования проверки.

Информация не потерялась

Оборудование, материалы, оснастка, инструмент и контрольные действия собраны в одном комплекте.

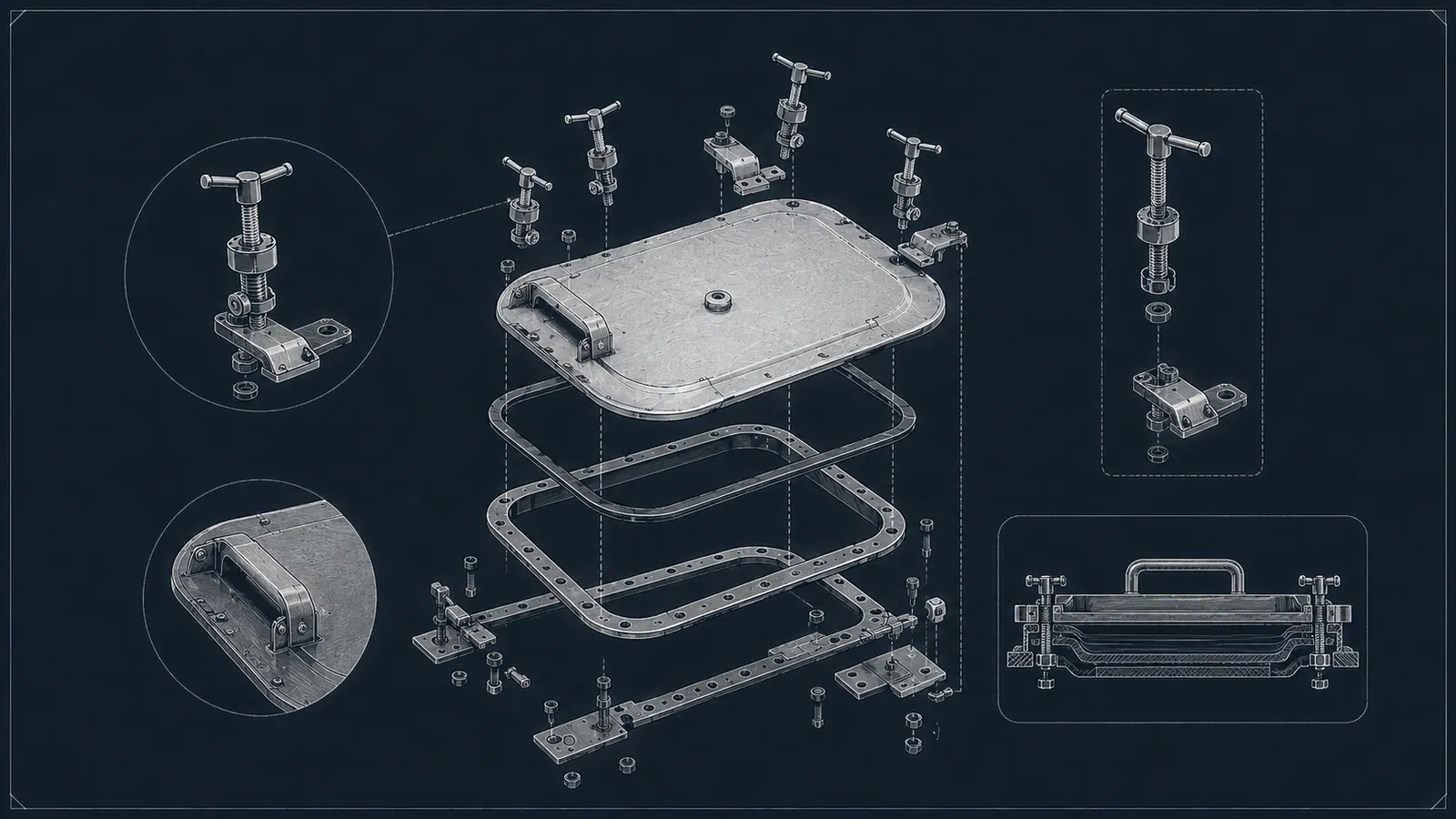

Взрыв-схема крышки сходного люка на тёмном инженерном фоне

Снятая нагрузка

Что не пришлось делать заказчику внутри

Заказчику не пришлось превращать цеховые объяснения в документы, спорить с формами ЕСТД, вручную собирать маршрутные карты и держать на задаче своих технологов. Производство передало фактуру — «КТБ 1440» оформило её в комплект маршрутных карт для подтверждения операций в ТПП.

Результат

На выходе — комплект технологических документов для подтверждения операций

Проект закрыт в срок. После согласования с производственным персоналом документация прошла нормоконтроль и была передана заказчику.

Разработаны маршрутные карты на изготовление деталей, сборку готового изделия и сборку/сварку узла.

Дополнены операции с учётом режимов сварки и изготовления деталей; отдельно зафиксированы окраска и консервация, ударная маркировка, испытания по программе заказчика и оформление приёмочных протоколов.

Документация согласована со второй попытки, прошла нормоконтроль и закрыла проектную задачу.

Главная мысль

Даже простое изделие требует аккуратной технологической логики

Крышка люка может выглядеть понятной для цеха. Но как только документ нужен для ТПП, экспертизы или внутренней проверки, «понятно на производстве» уже недостаточно. Нужен комплект, где процесс собран без лишних догадок и оформлен так, чтобы его можно было защищать.

Техническая основа

Что легло в документацию

Конструкция

Крышка, комингс, полотно, задрайка, шарнир и уплотнительная прокладка.

Операции

Комплектование, подготовка, сборка, сварка, зачистка, гибка, окраска и контроль.

Оборудование

Плазменная резка, листогибочный пресс, сварочный аппарат, тельфер, оснастка и измерительный инструмент.

Формат

Маршрутные карты по ГОСТ 3.1118, формы 1 и 2, с комплектовочными картами.

Кому актуально

Этот кейс узнают производители, у которых технология есть, а документов нет

Особенно если документация нужна не «для архива», а для конкретной цели: ТПП, подтверждения операций, прохождения проверки или подготовки пакета под заказчика.

Есть чертежи

КД уже утверждена, но технологическая часть не оформлена в нужном виде.

Есть производство

Операции выполняются в цехе, но описаны в разных файлах, письмах или словах сотрудников.

Нужна ТПП

Требуется подтвердить основные технологические операции по изделию.

Не хватает технологов

Внутренняя команда занята производством и не может быстро собрать комплект по ЕСТД.

FAQ

Что обычно спрашивают перед стартом

Можно ли разработать маршрутные карты, если есть только чертежи?

Можно, если по чертежам и данным заказчика достаточно информации для описания операций. В этом проекте у заказчика были все сборочные чертежи и чертежи деталей, а также сведения от производства.

Вы сами придумываете технологию?

Нет. «КТБ 1440» работает с предоставленными исходными данными. В этом кейсе ничего не додумывали: технология была описана производством и передана в работу.

Можно ли добавить больше деталей, чем требуется для ТПП?

Да, если заказчик предоставляет информацию. В этом проекте по просьбе заказчика маршрутные карты дополнили более подробным описанием операций, режимами сварки и режимами изготовления деталей.

Нужно ли руководство по эксплуатации?

Для этого проекта РЭ не предоставлялось. Работа была выполнена по КД, спецификациям и данным производства.

Что делать, если производство согласует документ не с первого раза?

Это рабочая ситуация. В этом проекте производственный персонал согласовал технологическую документацию со второй попытки, после чего комплект прошёл нормоконтроль.

Крышка сходного люка, чертежи и измерительный инструмент

Следующий шаг

Нужно оформить технологию так, чтобы её приняли?

Передайте чертежи, спецификацию, описание операций и всё, что уже есть у производства. «КТБ 1440» оценит состав исходных данных, определит, какие технологические документы нужны под вашу цель, и предложит понятный план работ.

Закреплённая команда закроет весь контур КД и ТД

Подключаем конструкторов, технологов и нормоконтроль. Берём отдельный чертёж или всю документацию изделия — без расширения штата и без нового погружения в изделие на каждом заказе.

Команда Конструктор, технолог и нормоконтроль закреплены за изделием.

Объём Одна задача или постоянный контур КД и ТД по ЕСКД, ЕСТД и ГОСТ.

Контекст Следующий объём стартует без повторного знакомства с изделием.

Результат Редактируемые файлы, передача прав и один координатор по договору.
