Кейс · Технологическая инструкция · Ленточные подъемники

Лента должна идти ровно. И технология сборки — тоже

У производителя был комплект конструкторской документации на ленточные подъемники и их узлы. Но для подтверждения технологических операций этого было недостаточно: сборку, контроль, маркировку, упаковку и ключевую операцию с лентой нужно было превратить в понятный документ. «КТБ 1440» подготовило технологическую инструкцию на девять исполнений и три маршрутные карты. Комплект прошел норма-контроль, был принят без замечаний и закрыт в срок.

Посмотреть ход проекта →

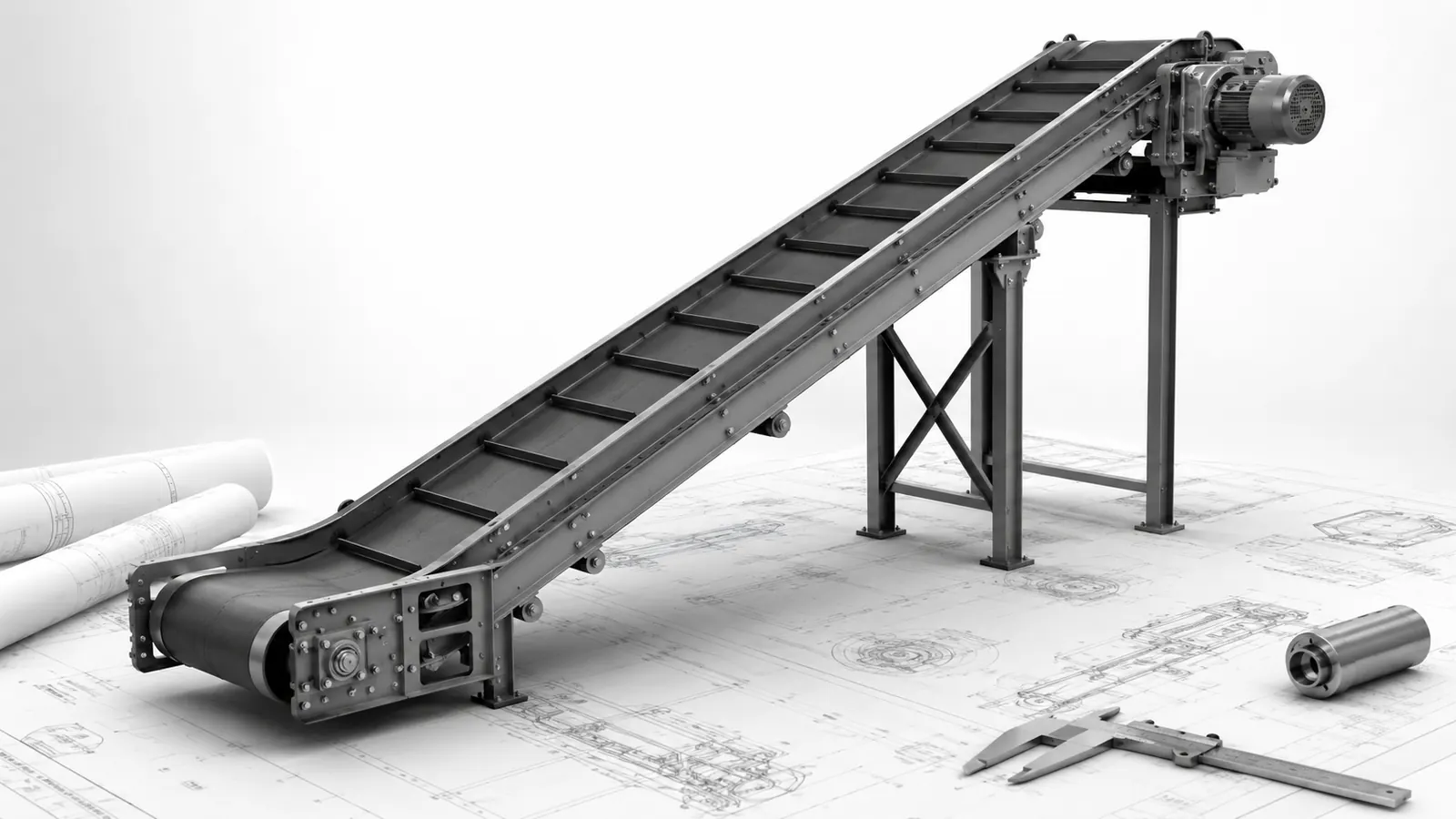

Ленточный подъемник на инженерных чертежах

1технологическая инструкция

9исполнений в одном комплекте

3маршрутные карты

0замечаний при сдаче

Ситуация

Когда чертежи есть, но технология ещё не говорит с производством

Конструкторская документация показывает состав изделия. Но она не объясняет, как именно принять комплектующие, собрать узлы, уложить ленту, проверить движение, промаркировать изделие и подготовить его к передаче. Для этого нужна технологическая инструкция.

Несколько исполнений

Нужно было описать не один подъемник, а линейку из девяти вариантов с общей логикой и различиями по составу.

Сложная сборка

В составе изделия — приводная и натяжная станции, секции, полотно, система натяжения, защитные элементы, гидростанция и шкаф управления.

Критичная зона

Особого внимания требовала укладка ленты: перекос, трение об ограничители и неправильное движение проявляются уже при проверке и пусконаладке.

Задача для ТПП

Документ нужен был не для нормирования времени, а для подтверждения основных технологических операций.

Переход

Из набора чертежей нужно было собрать маршрут сборки

На старте у заказчика были PDF-чертежи разных форматов и руководство по эксплуатации. Этого хватало, чтобы понять состав изделия, но не хватало, чтобы показать технологию как управляемый процесс.

Было

конструкторская документация на изделие и основные узлы;
чертежи в разных форматах и разделы из руководства по эксплуатации;
несколько исполнений с общей базовой конструкцией;
неоформленная логика сборки, контроля и упаковки.

→

Стало

технологическая инструкция на сборку девяти исполнений;
описанные входной контроль, сборка, проверка качества, маркировка и упаковка;
отдельный акцент на укладке и регулировке ленты;
три маршрутные карты на изготовление ключевых элементов.

Что сделали

Разложили сборку на операции, контрольные точки и документы

«КТБ 1440» работало не с абстрактным «подъемником», а с конкретной технологической логикой: что приходит на вход, как проверяются комплектующие, как собираются узлы, где нужна регулировка и какие требования фиксируются на выходе.

Изучили исходный комплект

Проанализировали конструкторскую документацию на изделие и узлы, а из руководства по эксплуатации взяли полезные сведения об основных частях подъемника.

Собрали состав изделия

Зафиксировали ключевые элементы: приводную и натяжную станции, секции, полотно, систему натяжения, защитные элементы, гидростанцию и шкаф управления.

Описали входной контроль

В документ вошли визуальный осмотр материалов, комплектующих и покупных изделий, а также проверка сертификатов, паспортов и удостоверений качества.

Разработали сборку для девяти исполнений

Сборку описали как систему: общие требования, последовательность операций, контроль геометрии, проверка правильности работы и подготовка изделия к передаче.

Выделили контроль ленты

В инструкции отдельно учли проверку правильной укладки, отсутствие перекоса, контроль движения, отсутствие трения об ограничители и последующую регулировку.

Подготовили маршрутные карты

Помимо технологической инструкции разработали три карты: на цикл производства профильной трубы, обшивки и рамы.

Ценность

Технология стала понятной не только тем, кто собирает изделие каждый день

Сильная технологическая инструкция снимает зависимость от устных пояснений. В ней видно, какие данные проверять на входе, как идти по сборке, какие параметры контролировать и что должно быть отражено на маркировке.

Сборка стала доказуемой

Документ показывает основные технологические операции и помогает подтвердить, что производство опирается не на устные договоренности, а на оформленный процесс.

Контроль встроен в маршрут

Геометрические размеры проверяются универсальным измерительным инструментом, а после монтажа оценивается правильность сборки и работы подъемника.

Выход из сборки описан полностью

В комплект вошли требования к маркировке, пломбированию, упаковке, транспортированию, погрузке, разгрузке и хранению.

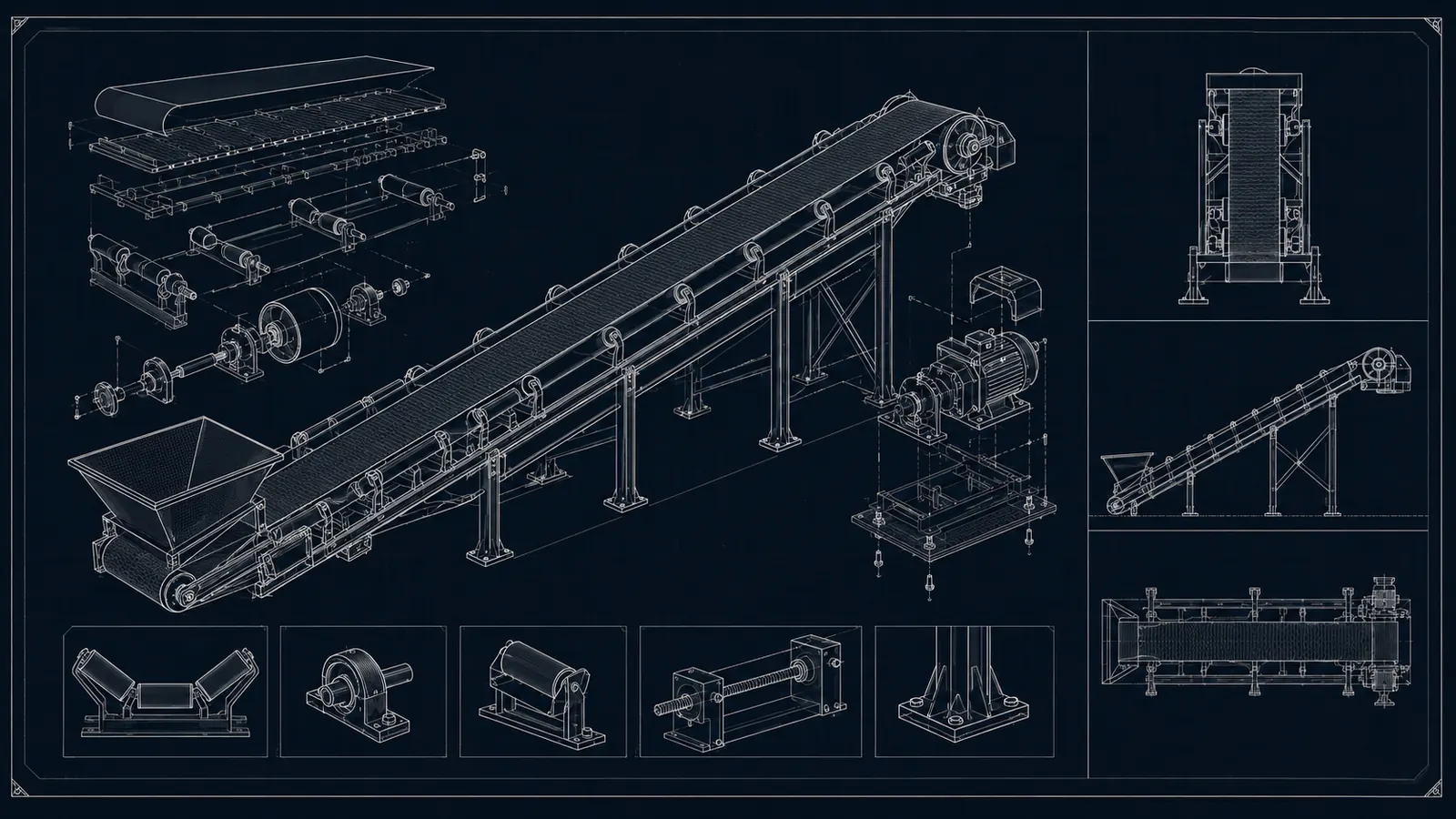

Инженерный чертёж ленточного подъемника на тёмном фоне

Снятая нагрузка

Не всякая инструкция должна превращаться в производственный роман

Задача была практичной: подготовить комплект для ТПП и подтвердить основные операции. Поэтому в документ не закладывали нормы времени и не придумывали лишние производственные данные. Команда описала то, что действительно требовалось: сборку, контроль, маркировку, упаковку и маршрутные карты по ключевым элементам.

Результат

На выходе — комплект для ТПП, который приняли без замечаний

Проект был закрыт в срок. Документация прошла норма-контроль, замечаний от заказчика, производства и руководства не было. Для производителя это означает главное: технологические операции подтверждены, а комплект можно использовать как рабочую основу для дальнейших процедур.

Разработана технологическая инструкция на сборку девяти исполнений ленточных подъемников.

Подготовлены три маршрутные карты: профильная труба, обшивка и рама.

Комплект прошел норма-контроль и был закрыт без замечаний.

Главная мысль

В технологической инструкции важны не красивые формулировки, а проверяемая логика

Для ленточного подъемника критично не просто перечислить узлы. Нужно показать путь изделия через сборку: от входного контроля комплектующих до проверки движения ленты, маркировки трассы и подготовки к транспортированию.

Техническая основа

Что вошло в комплект

Исходники

КД на изделие и узлы, PDF-чертежи разных форматов, спецификация и полезные разделы руководства по эксплуатации.

Сборка

Общие технические требования, сборочные операции по девяти исполнениям, обычный сборочный инструмент и контрольные точки.

Контроль

Входной контроль, проверка геометрических размеров, пусконаладка после монтажа и контроль укладки ленты.

Завершение

Маркировка изделия, шкафа управления и трассы, пломбирование, упаковка, транспортирование и хранение.

Кому актуально

Этот опыт подходит производителям оборудования, где изделие уже понятно, а технология ещё не оформлена

Чем больше исполнений и узлов, тем выше цена незафиксированной технологии. Особенно если документация нужна не «для архива», а для подтверждения операций, проверки или передачи процесса между командами.

Есть несколько исполнений

Одна линейка включает разные варианты, и их нужно описать без хаоса и повторов.

Есть КД, но нет ТД

Чертежи показывают конструкцию, но не заменяют технологическую инструкцию и маршрутные карты.

Нужно подтвердить операции

Документация требуется для ТПП, проверки или внутреннего обоснования производственного процесса.

Важна критичная сборка

Есть операции, где ошибка проявляется не сразу: например, при регулировке, движении, испытаниях или пусконаладке.

FAQ

Что обычно спрашивают перед стартом

Можно ли работать только по КД и руководству по эксплуатации?

Да, если в документах достаточно данных о составе изделия, узлах и принципиальной логике сборки. В этом проекте предоставленной информации хватило, дополнительные аналоги искать не потребовалось.

Нужно ли обязательно нормировать время сборки?

Не всегда. В этом случае документ разрабатывался для ТПП, поэтому нормы времени не устанавливались. Объем документа подбирался под цель проекта, а не по шаблону «на всякий случай».

Что делать, если у изделия несколько исполнений?

Исполнения можно собрать в одну технологическую инструкцию, если у них общая логика сборки. Различия фиксируются в структуре документа, чтобы производителю не приходилось вести девять разрозненных описаний.

Какие контрольные операции стоит закладывать?

Минимально — входной контроль комплектующих, проверку геометрии, контроль правильности сборки и проверку работы после монтажа. Для ленточных механизмов отдельно важно контролировать укладку и движение ленты.

Можно ли дополнить ТИ маршрутными картами?

Да. В этом проекте вместе с технологической инструкцией подготовили три маршрутные карты по изготовлению ключевых элементов. Такой комплект лучше показывает производственную логику.

Ленточный подъемник и комплект технологической документации

Следующий шаг

Нужна технологическая инструкция, которую примут без лишних кругов согласования?

Передайте КД, спецификацию, руководство по эксплуатации, фото, описание операций и цель документации. «КТБ 1440» оценит исходники, определит состав комплекта и покажет, какие разделы нужны именно для вашей задачи.

Закреплённая команда закроет весь контур КД и ТД

Подключаем конструкторов, технологов и нормоконтроль. Берём отдельный чертёж или всю документацию изделия — без расширения штата и без нового погружения в изделие на каждом заказе.

Команда Конструктор, технолог и нормоконтроль закреплены за изделием.

Объём Одна задача или постоянный контур КД и ТД по ЕСКД, ЕСТД и ГОСТ.

Контекст Следующий объём стартует без повторного знакомства с изделием.

Результат Редактируемые файлы, передача прав и один координатор по договору.

Рекомендуйте разработку
технологической инструкции
и получайте вознаграждение

Получайте стабильное вознаграждение с каждой рекомендованной сделки, пока мы выполняем всю работу. Вы сохраняете доверие клиента, а мы — гарантируем результат и профессиональное сопровождение на всех этапах.
